Ремонт динамиков

Страница 11 из 14 Предыдущий  1 ... 7 ... 10, 11, 12, 13, 14  Следующий

Предыдущая тема Следующая тема Перейти вниз

Re: Ремонт динамиков

Сообщение автор Виктор в Сб 18 Мар 2017 - 13:06

на щупе датчик Холла,выковырял из прямоприводного движка ЛПМ видеомагнитофона Panasonic который  валялся в хламе.Толщина датчика 1.2 мм,напильником снял еще 0.2-до кристалла не добрался.Искать именно такой датчик Холла не обязательно,работать будет любой,даже от Веги 120,главное чем тоньше- тем лучше.Подавать питание нужно по диагонали,я подаю 12 вольт стабилизированное через резистор 3.9кОма.Эффект Холла описывать не буду,все есть в интернете.На выводах другой диагонали будет напряжение в зависимости от силы магнитного поля,чтобы увидеть сколько там-подключаю  китайский тестер на милливольты через провод от наушников. Можно подключить стрелочный микроамперметр через подстроечник и откалибровать,будет круто и автономно.Пока не откалибровано,то единицы измерения имеем ,к сожалению,пока только GП (Гаусы в попугаях  smile57  ) ,но для понимания стоит ли связываться с динамиком и для сравнения самое то.



_________________
Идти вперед, любить и делать дело(А.Макаревич)
avatar
Виктор
Пользователь

Имя : Виктор
Город : Кировоград
Сообщений : 33
Рейтинг : 39

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Александр88 в Вс 19 Мар 2017 - 8:36

Я находил где-то в интернете подобную схему,только датчик Хола был взят с обычного компьютерного дисковода,всё это хорошо и просто,но на сколько верны показатели ...
avatar
Александр88
Постоялец

Имя : Александр
Город : Умань
Сообщений : 90
Рейтинг : 90

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Виктор в Вс 19 Мар 2017 - 15:01

Показатели очень даже верны.Смотрю показания прибора в условных единицах ,потом быстро в уме перевожу в гривны и сразу все понятно.Ведь если хороший магнит, то и динамик будет хороший , а за плохую работу денег не возьмешь...
В этих измерениях важнее линейность и предел измерения.Максимум что я намерил было 500.
Лежат пара динамиков 10гд 30е  на альнико, от одной пары 10МАС ,которые с Юпитером шли -на одном 100 на другом 395 .У ферритовых 10гд30 разброс поменьше ,но тоже гуляет прилично.Четко видно, когда ведешь щуп по кругу зазора ,если криво  собрано,то показания  бывает меняются до 10 процентов.

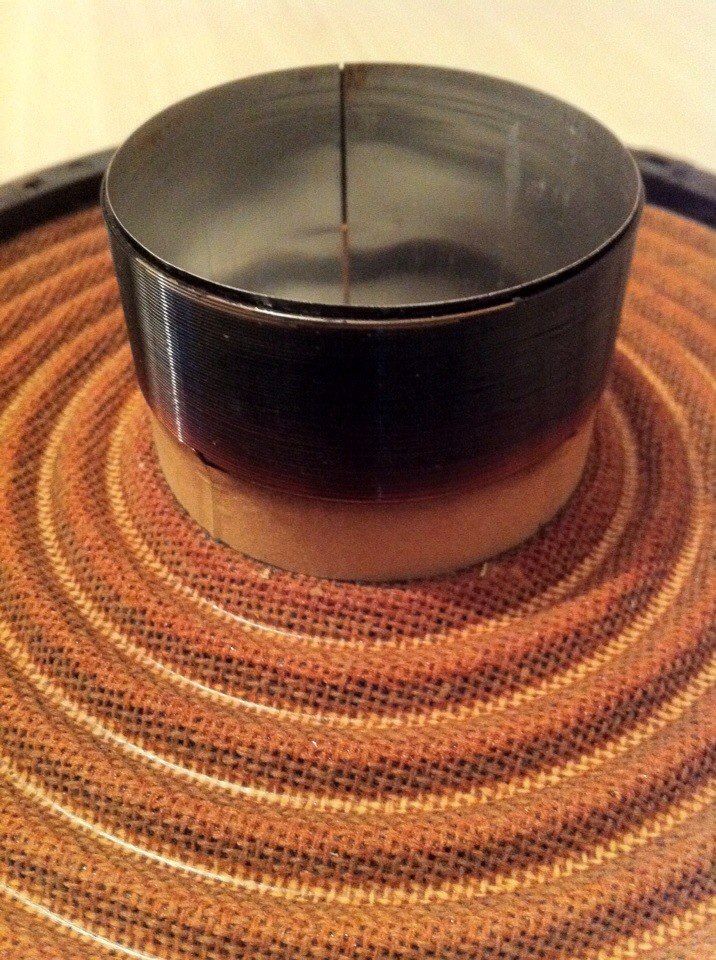

В этой 15" ,что на фото, по кругу почти идеально.
У Ваших 15" тоже катушки на половину в зазоре были?

_________________
Идти вперед, любить и делать дело(А.Макаревич)
avatar
Виктор
Пользователь

Имя : Виктор
Город : Кировоград
Сообщений : 33
Рейтинг : 39

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Александр88 в Пн 20 Мар 2017 - 9:30

Если честно то я их даже не разбирал,они были в идеальном состоянии,зашли даром,а потом продал так как лежали без дела.
avatar
Александр88
Постоялец

Имя : Александр
Город : Умань
Сообщений : 90
Рейтинг : 90

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Владимир П. в Сб 1 Апр 2017 - 15:54

Люди, объясните мне, человеку, ремонтирующиму динамики более двадцати лет, почему в последнее время начали возвращать их после перемотки назад. Витки держаться хорошо, а от бумаги каркаса- полностью отклеелись. Раньше применял естественную сушку, либо над камином. Клей - ЭДП или БФ. Более-менее хорошо получалось. Сейчас БФ сушу модным способом- пропуская небольшой ток через котушку, который ее нагревает. Но начальсь возвраты.
Юрий пишет, что это принципиально не правильно, нужно нагревать оправку на плите.
И оправки лучше делать из алюминия. У меня из стали. Кто что посоветует?
Днями пришел клей вс10т, попробую еще на него мотать.
avatar
Владимир П.
Пользователь

Имя : Владимир П.
Город : Бершадь
Сообщений : 9
Рейтинг : 8
Хобби : Мое хобби- это моя работа.

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор vajd в Сб 1 Апр 2017 - 17:25

на про динамиках, запекают катушки
avatar
vajd
Пользователь

Имя : Николай
Город : Долгое
Сообщений : 35
Рейтинг : 32

http://vajdaudio.com.ua/

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Владимир П. в Сб 1 Апр 2017 - 17:50

Я нагревал витки обмотки, пропуская через них ток, до105-110 градусов в течении 2-3 часов, потом котушка остывала и снималась с оправки. При температуре 120-130 начинает темнеть обмотка или клей, не знаю, поэтому больше 105 не нагреваю. Попробую теперь греть оправку, а не обмотку.
avatar
Владимир П.
Пользователь

Имя : Владимир П.
Город : Бершадь
Сообщений : 9
Рейтинг : 8
Хобби : Мое хобби- это моя работа.

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор vajd в Сб 1 Апр 2017 - 18:45

лучше греть оправку, в электро печке,выше 110* не думаю что стоит нагревать, если попадётся провод 155.
у меня например есть лак хорошый,термостойкий, его надо запекать при 110градусов 10часов
по этому я им и не пользуюсь
avatar
vajd
Пользователь

Имя : Николай
Город : Долгое
Сообщений : 35
Рейтинг : 32

http://vajdaudio.com.ua/

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Александр88 в Вс 2 Апр 2017 - 11:29

Всем привет,касаемо того что писал Юра Прохорчук,а именно нагрева катушки используя её как тен,полностью согласен,этого делать нельзя.Странно что при 105-110 начинает темнеть провод,может качество провода такое.Вот фото катушек в качестве каркаса стеклоткань и анодированный алюминий,бф2 + вс10т,температура запекания свыше 150.
Стеклоткань.




Анодированный алюминий.


avatar
Александр88
Постоялец

Имя : Александр
Город : Умань
Сообщений : 90
Рейтинг : 90

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Владимир П. в Вс 2 Апр 2017 - 15:19

Еще вопрос: на сайтах интернет-магазинов, торгующих клеем, да и в инструкциях на клей, пишут о сроке годности-хранения клеев БФ2-10 месяцев, вс10т- 8 месяцев. На сколько это критично? А если клею будет год или два после покупки, сильно ли снизятся показатели? В 95 году начинал мотать на БФ2, который был 88 года выпуска.
avatar
Владимир П.
Пользователь

Имя : Владимир П.
Город : Бершадь
Сообщений : 9
Рейтинг : 8
Хобби : Мое хобби- это моя работа.

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор stits в Чт 13 Апр 2017 - 15:13

Здравствуйте. Подскажите пожалуйста: Купил диффузор+ шайбу+ катушку на динамик 4а32 . Диффузор с какой то другой модели, который якобы подходит.Наружный диаметр меньше родного примерно на 8 мм. Но думаю с этим как то справимся. Внутренний диаметр меньше ,значительно, диаметра катушки.
Вопрос, каким клеем лучше клеить диффузор к корпусу, шайбу центрирующую к корпусу и к диффузору, и катушку к диффузору ? А так же ,что делать с внутренним диаметром , как то его обрезать? под какой размер ? чтобы плотно в него входила катушка ?
В наличии есть БФ 2 , эпоксидная смола, и всякого рода моменты, резиновые клеи, суперклей..
И второй вопрос по динамику 2А12У4 . Тоже нуждается в перемотке, или замене катушки. Хотелось бы заказать готовую катушку, но не знаю её размеров. в весь инет переискал, есть только параметры дина и намоточные данные. А диаметра катушки, высоты, и т.д. не где не найти..
avatar
stits
Пользователь

Имя : Роман
Город : Черн
Сообщений : 6
Рейтинг : 6

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Александр88 в Пт 14 Апр 2017 - 9:54

Выложите фото диффузора.Приклеить катушку к диффузору и к шайбе можно цианоакрилатом (есть в маленьких тюбика гель) эпоксидная смола даст вес,что не есть хорошо для данных динамиков,а центрирующую шайбу и подвес к раме можно на момент.
avatar
Александр88
Постоялец

Имя : Александр
Город : Умань
Сообщений : 90
Рейтинг : 90

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор stits в Пт 14 Апр 2017 - 15:12

вот фото. на фото видно на сколько наружный диаметр меньше. а так же внутренний. поставил сверху катушку. Как клеить понял. Смотрел видео. Там человек  затирает внутренний диаметр под катушку таким образом чтобы катушка свободно ходила. потом катушку вставляет в керн, в качестве центровочной прокладки у него- обрезок с пластиковой бутылки. Выставив правильно катушку (чтобы средина её попадала на верхний фланец магнита ) -сверху одевает подвижную систему и в свободном её положении приклеивает катушку к шайбе и диффузору. после клеить диффузор к корпусу. Центр шайбу клеить к корпусу в самом конце ?



avatar
stits
Пользователь

Имя : Роман
Город : Черн
Сообщений : 6
Рейтинг : 6

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Александр88 в Пт 14 Апр 2017 - 16:13

Подвес на сколько помню крепится алюм. кольцом,внутренний диаметр вашего диффузора 36мм,а оригинальная катушка примерно 45мм,если подрезать ваш диффузор до нужного размера может не хватить высоты каркаса катушки.
avatar
Александр88
Постоялец

Имя : Александр
Город : Умань
Сообщений : 90
Рейтинг : 90

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Александр88 в Пн 17 Апр 2017 - 11:23

Всем привет,фото отчёт по ремонту драйвера Voicetek SDT-5200GD,сам драйвер используется в качестве "Спец Сигнала СГУ".



Ремонт заключался в замене одного подводящего,так как при попадании воды он попросту окислился и перестал быть проводником,а также была сбита магнитная система.





Подводящий был заменён на современный (серебро) и покрыт электроизоляционным лаком для избежания повторного такого случая.



Магнитная система вычищена от грязи и ржавчины,заново отцентрована и склеена.




Немного фото сборки.


Что могу сказать о данном устройстве,заявка производителя 200w и 123db,так что думаю его вполне можно использовать в качестве ВЧ звена.
avatar
Александр88
Постоялец

Имя : Александр
Город : Умань
Сообщений : 90
Рейтинг : 90

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Александр88 в Пн 17 Апр 2017 - 11:28

Фото отчёт по ремонту динамиков Blaupunkt.


Ремонт заключался в замене подвесов,так как родные потеряли свою форму и попросту отклеились от диффузоров,также на одном с динамиков была сбита магнитная система.


Разобрал,почистил от мусора,склеил магнитную систему и заменил подвесы на новые ППУ.



Фото собранных динамиков.



По-поводу динамиков могу сказать одно,обычный китайский ширпотреб.
avatar
Александр88
Постоялец

Имя : Александр
Город : Умань
Сообщений : 90
Рейтинг : 90

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Александр88 в Пн 17 Апр 2017 - 11:35

Фото отчёт по ремонту динамика Fli,по словам клиента динамик то играл то не играл(пропадал звук).


Я сначала подумал что дело в подводящих,так как видно на фото сборка данного динамика не лучшего качества.


После разборки было обнаружено что и сама катушка была зажарена скорей всего клипом,так как данный динамик стоит в активном сабе,хотя может китайцы и там что-то накосячили.


Заменил одну шайбу,перемотал катушку и вывел по нормальному подводящие.





Установить катушку на тоже место где стояла родная возможности не было,пришлось пожертвовать внешним видом диффузора,хотя как по мне колпак не плохо смотрится.

Для бюджетного сабвуфера и своих денег вполне нормально,но качество сборки и самых материалов желает лучшего.
avatar
Александр88
Постоялец

Имя : Александр
Город : Умань
Сообщений : 90
Рейтинг : 90

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор stits в Ср 19 Апр 2017 - 10:34

Подскажите по центрировании катушки. Накачал кучу генераторов, но на частоте 2-4 Гц они не создают нужных движений в подвижной системе динамика. Так понимаю, просто усилитель НЧ , ну или звуковая карта не пропускает (усиляет ) должным образом такие низкие частоты. Ведь как обычно указывают частота воспроизведения всегда лучшем случае 20-20000Гц звуковой аппаратуры.Тогда как заставить диффузор двигаться вверх-вниз на низкой скорости ?
avatar
stits
Пользователь

Имя : Роман
Город : Черн
Сообщений : 6
Рейтинг : 6

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Александр88 в Ср 19 Апр 2017 - 10:42

stits пишет:Накачал кучу генераторов,  но на частоте 2-4 Гц они не создают нужных движений в подвижной системе динамика.


Во первых человеческий слух не слышит таких частот,а во вторых динамик таких частот попросту не может воспроизвести.Берёте усилитель подключаете на вход сигнал с ноутбука или пк,на генераторе ставите 20Гц и будет вам движение.
avatar
Александр88
Постоялец

Имя : Александр
Город : Умань
Сообщений : 90
Рейтинг : 90

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор stits в Ср 19 Апр 2017 - 12:37

Александр88 пишет:


Во первых человеческий слух не слышит таких частот,а во вторых динамик таких частот попросту не может воспроизвести.Берёте усилитель подключаете на вход сигнал с ноутбука или пк,на генераторе ставите 20 Гц и будет вам движение.
 Мне слышать не надо мне надо видеть его движение, ну и шорхание услышать . Вот как у видео ( на 3.25 минуте ) Там человек говорит что на частоте 4 Гц опробовал.
avatar
stits
Пользователь

Имя : Роман
Город : Черн
Сообщений : 6
Рейтинг : 6

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Александр88 в Ср 19 Апр 2017 - 12:43

Вам никто не мешает смотреть видео и делать так как говорит автор,я написал свой метод и свое мнение,решать вам.Скажите а почему частота именно 4Гц ?
avatar
Александр88
Постоялец

Имя : Александр
Город : Умань
Сообщений : 90
Рейтинг : 90

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор stits в Чт 20 Апр 2017 - 2:28

ответа то нету, как добиться такой частоты.. лично я не знаю почему 4, а не 5 или не 8... , но почему не 20 или 50,уже более ясно.
вопрос был в том-как заставить динамик двигатся с такой частотой, ну и нормальной амплитудой естественно
Та ладно, я то уже тоже пытаюсь центрировать просто слушая музыку.
avatar
stits
Пользователь

Имя : Роман
Город : Черн
Сообщений : 6
Рейтинг : 6

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Владимир П. в Сб 29 Апр 2017 - 9:32

Не усложняйте себе жизнь этими генераторами... Я проверяю динамики подаванием 3-5, максимум 8-10 Вольт переменки (50 Гц) от обычного трансформатора. Если слышен чистый, ровный гул- то все в порядке. Этим способом и отслоение витков, и места непроклейки, и целосность поводков можно легко определить.
avatar
Владимир П.
Пользователь

Имя : Владимир П.
Город : Бершадь
Сообщений : 9
Рейтинг : 8
Хобби : Мое хобби- это моя работа.

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Владимир П. в Сб 29 Апр 2017 - 9:43

Не ленитесь отклеивать пыльник и центрировать полосками плотной бумаги или пленки. Не нужно будет "ловить" диффузор горячей центровкой.
avatar
Владимир П.
Пользователь

Имя : Владимир П.
Город : Бершадь
Сообщений : 9
Рейтинг : 8
Хобби : Мое хобби- это моя работа.

Вернуться к началу Перейти вниз

Re: Ремонт динамиков

Сообщение автор Александр88 в Сб 29 Апр 2017 - 9:51

По-поводу пыльника согласен,но не всегда это удаётся сделать аккуратно и без потери внешнего вида.
avatar
Александр88
Постоялец

Имя : Александр
Город : Умань
Сообщений : 90
Рейтинг : 90

Вернуться к началу Перейти вниз

Re: Ремонт динамиков
